光伏幕墻所應用的碲化鎘發電玻璃，受當前生產工藝的制約，其尺寸有一定的局限性。出于光伏幕墻外觀及建設成本考慮，建筑設計使用光伏玻璃時，光伏幕墻的分格需充分考慮光伏玻璃尺寸以及定制的可行性進行選擇。

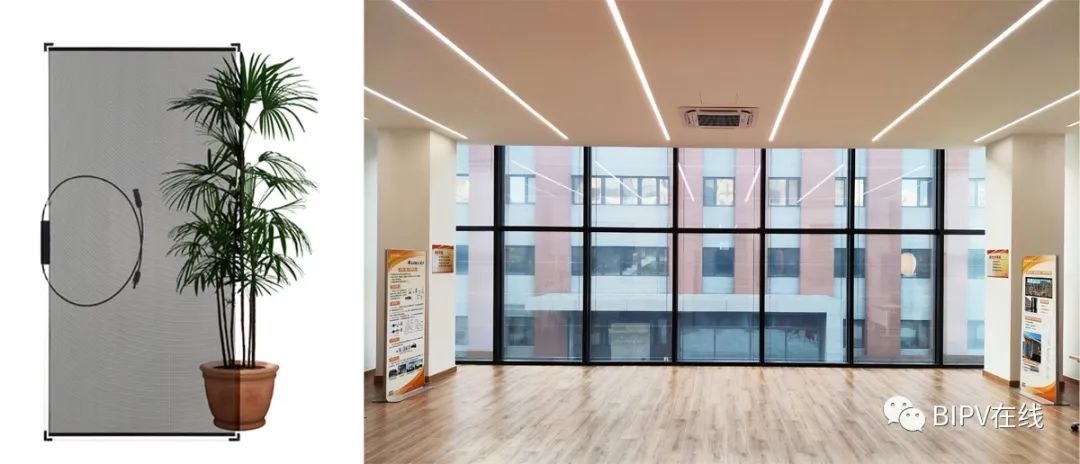

▲ 透光發電玻璃在實際應用中的透光效果
碲化鎘發電玻璃當前通常標準化產品尺寸為1200mm*600mm（后續會擴大為1200*1800mm），一般幕墻玻璃尺寸均大于此標準尺寸，需要幾塊標準發電玻璃尺寸拼接。若幕墻玻璃尺寸寬度≤1200mm，只要600mm方向拼接即可，整塊玻璃只有一個方向有拼接縫；若寬度＞1200mm，另一個方向也需要拼接，這樣整塊玻璃兩個方向均有拼接縫，同時導致內部電氣系統復雜化，所以在光伏幕墻設計時，考慮建筑的美觀度和裁切損耗率，建議使用標準化產品尺寸或整數倍尺寸拼接，保證利用率和降低材料成本（推薦尺寸：L1200*W1200mm、L1200*W1800mm、L1200*W2400mm、L1200*W3000mm等）。
▲ 龍焱發電玻璃透光率10%~60%的實景圖
如是透光光伏幕墻，需考慮光伏發電玻璃透光率越高，光伏發電玻璃的單位面積功率越小。一般建議采用40%透光度的發電玻璃就能滿足透光幕墻的項目要求。
▲ 仿建材光伏發電玻璃在實際項目中的應用效果
如是窗間墻區域不透光光伏幕墻，可以考慮采用仿鋁、仿石材等仿建材光伏發電玻璃，與建筑設計外觀保持和諧統一。

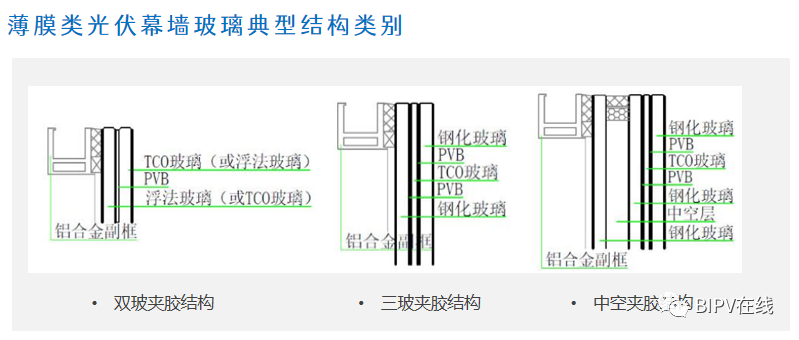

光伏玻璃幕墻組件根據使用功能、安裝高度等要求，采用雙玻夾膠、三玻夾膠、單中空夾膠（low-e）、雙中空夾膠（low-e）等結構，玻璃厚度滿足建筑幕墻要求。

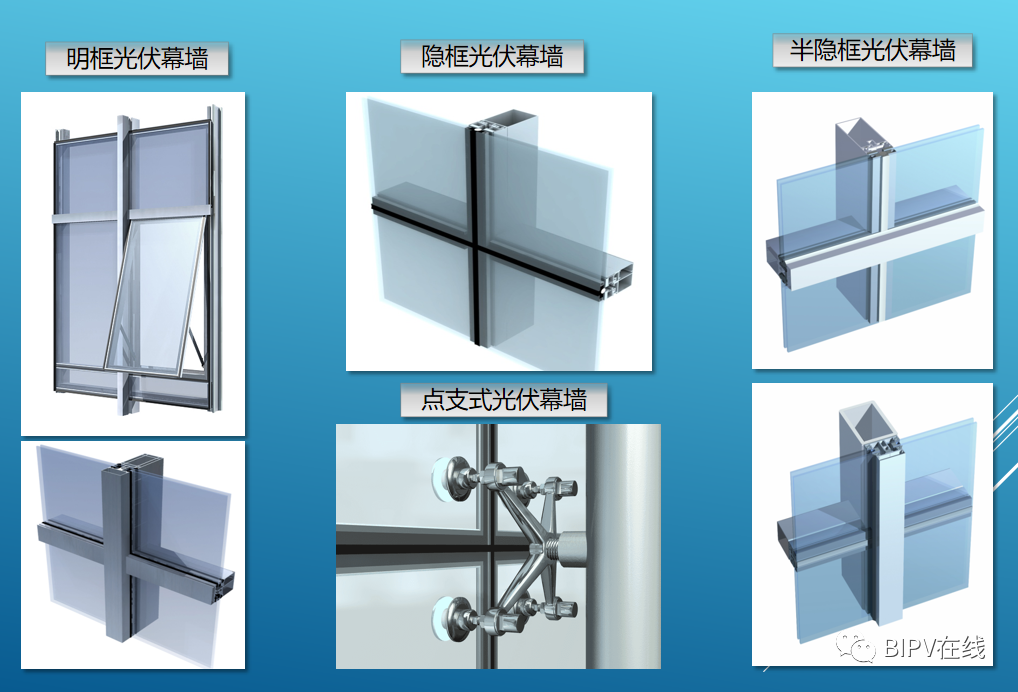

光伏玻璃幕墻組件可采用明框式、隱框式、半隱框式或點支式安裝。當光伏幕墻構件用于明框幕墻時，考慮到明框裝飾條會遮蓋住部分太陽能電池，影響其發電效率并存在電氣安全隱患，因此明框遮蓋區域不應留有光伏發電材料。當然，這種情況會使太陽能電池面積發生變化，計算發電量時需注意此種光伏玻璃幕墻組件的標稱功率和轉換效率。

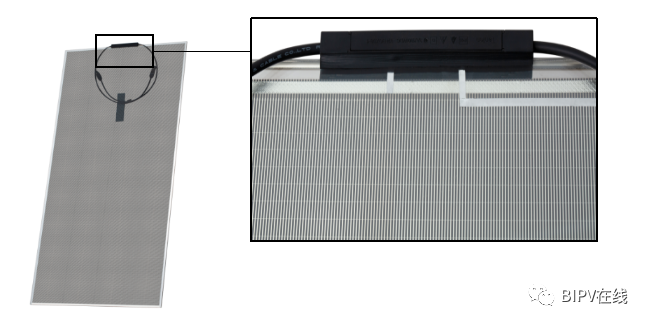

▲ 為了考慮走線隱線和美觀度，透光光伏幕墻中的發電玻璃接線盒一般位于長邊側或短邊側

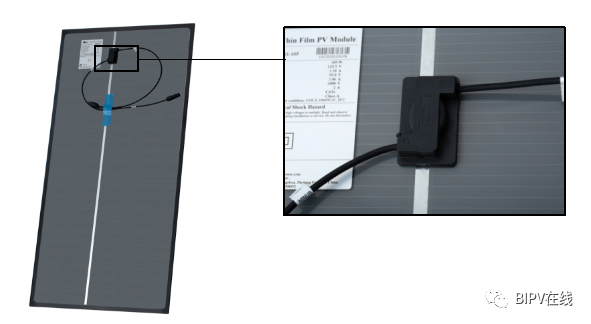

▲ 不透光光伏幕墻，建議采用背面接線盒方式
